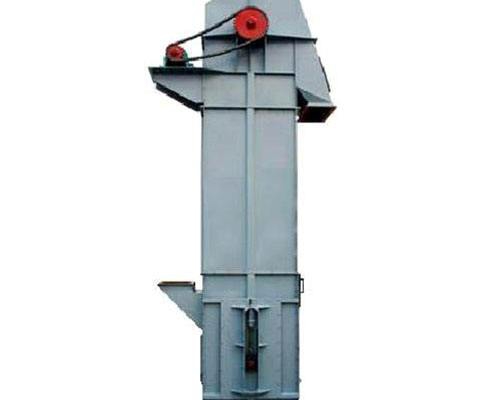

TB—NE系列板鏈斗提升機是我公司引進國外同類產品先進技術開發的新型提升設備，適用于粉狀到大塊狀各種物料的垂直提升，它采用流入式喂料替代傳統斗式提升機的掏取式喂料，是傳統斗式提升機的換代產品。
主要技術特點：
1、提升范圍廣。該類提升機對物料的種類、特性及塊度的 敏感性小。不僅能提升粉狀、顆粒狀和塊狀物料，而且能提升磨琢性物料。物料溫度低于2 5 0 0℃。
2、輸送能力大，輸送能力范圍1 5～8 0 0 m3／h。提升高度較高，達4 5米。
3、使用壽命長。采取流入式喂料，使提升機各部分相互之間以及和物料之間很少發生擠壓和碰撞，因此磨損小且運行平穩；輸送鏈采用板鏈的面接觸，替代傳統斗式提升機環鏈的點接觸，從而使使用壽命大大提高，輸送鏈壽命可達五年以上。
4、因采取了流入式喂料，重力誘導式卸料，鏈斗線速度適宜，無回料現象，因此，驅動功率小，理論計算軸功率只相當于普通環鏈斗提機的2 5％～4 5％左右。
5、運轉率高，無故障運行可達3萬小時以上。
6、密封性好，環境污染小。
7、結構緊湊，外形美觀。
|
規格型號 |
輸送能力(m3/h) |
斗速(m/s) |
主軸轉速 |
物料粒度 |
料斗 |
運行部件重量(kg/m) |
最大提升高度 |
||
|
容積(升) |
斗寬 |
斗距 |
|||||||
|
NE15 |
15 |
0.5 |
15.54 |
＜40 |
2.5 |
250 |
203.2 |
27.5 |
32.15 |
|
NE30 |
32 |
16.45 |
＜50 |
7.8 |
300 |
304.8 |
35.0 |
32.15 |
|
|
NE50 |
60 |
16.45 |
＜50 |
14.7 |
300 |
304.8 |
64.0 |
40.65 |
|
|
NE100 |
110 |
14.13 |
＜70 |
35 |
400 |
400.0 |
89.0 |
39.6 |
|
|
NE150 |
170 |
14.13 |
＜70 |
52.82 |
600 |
400.0 |
112.3 |
40.45 |
|
|
NE200 |
210 |
10.9 |
＜100 |
84.6 |
600 |
500.0 |
134.0 |
40.45 |
|
|
NE300 |
320 |
10.9 |
＜100 |
127.5 |
600 |
500.0 |
188.0 |
40.45 |
|
|
NE400 |
380 |
8.3 |
＜120 |
182.5 |
700 |
600.0 |
205.0 |
40.45 |
|
|
NE500 |
470 |
7.1 |
＜120 |
260.9 |
700 |
700.0 |
223.0 |
40.45 |
|
|
NE600 |
600 |
7.1 |
＜120 |
330.2 |
700 |
700.0 |
274.0 |
40.45 |
|
|
NE800 |
800 |
6.2 |
＜140 |
501.8 |
800 |
800.0 |
313.0 |
40.45 |
|
TH型環鏈式斗式提升機，以圓環鏈為牽引構件，適宜于輸送粉狀、顆粒狀和小塊狀無磨琢性或半磨琢性的物料，被輸送的物料溫度不宜超過250℃。T H系列斗式提升機是原H L型斗式提升機的更新擴展系列產品。
我公司所生產的T H系列斗式提升機的牽引鏈采用優質合金鋼并經特殊熱處理加工制作的特種礦用高強度圓環鏈，使用壽命較普通圓環鏈提高一倍以上，極大降低了提升機的故障率。
TH型斗式提升機規格及主要技術性能表
|
斗提機型號 |
TH315 |
TH400 |
TH500 |
TH630 |
TH800 |
TH1000 |
|
||||||
|
料斗型式 |
中深斗 |
深斗 |
中深斗 |
深斗 |
中深斗 |
深斗 |
中深斗 |
深斗 |
中深斗 |
深斗 |
中深斗 |
深斗 |
|
|
輸送量（m3/h） |
45 |
70 |
70 |
110 |
80 |
125 |
125 |
200 |
150 |
240 |
240 |
360 |
|
|
物料最大塊度 |
45 |
55 |
60 |
65 |
75 |
85 |
|||||||
|
料斗 |
寬度 |
315 |
400 |
500 |
630 |
800 |
1000 |
||||||
|
容積(升） |
3.8 |
6.0 |
6.0 |
9.5 |
9.5 |
15 |
15 |
24 |
24 |
38 |
38 |
60 |
|
|
斗距 |
432 |
432 |
660 |
660 |
936 |
936 |
|||||||
|
鏈條 |
圓鋼直徑*節距 |
18*378 |
18*378 |
22*594 |
22*594 |
26*858 |
26*858 |
||||||
|
破斷拉力 |
250000 |
250000 |
380000 |
380000 |
560000 |
560000 |
|||||||
|
料斗運行速度(m/s) |
1.4 |
1.4 |
1.5 |
1.5 |
1.6 |
1.6 |
|||||||
|
傳動鏈輪 |
節圓直徑 |
630 |
630 |
800 |
800 |
1000 |
1000 |
||||||
|
轉速 |
42.5 |
42.5 |
35.8 |
35.8 |
30.5 |
30.5 |
|||||||
|
從動鏈輪節圓直徑 |
500 |
500 |
630 |
630 |
800 |
800 |
|||||||
備注：表中料斗容積為料斗盛水時的容積，與實際填充量相近，輸送量按物料填充率∮=60%～85%。
